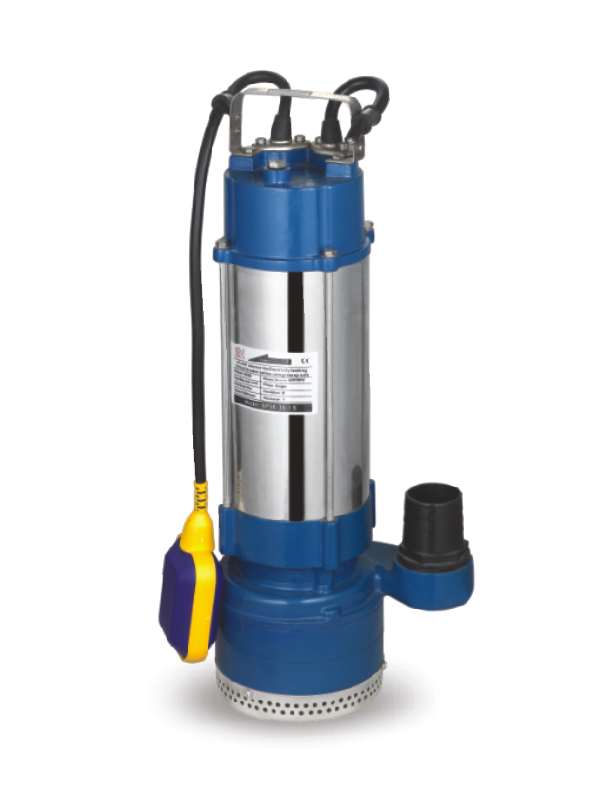

SPS6-39-1.5F
產品描述
性能曲線 / Performance curve
用途與特點 / Function and Feature
SPS(QDX)型不銹鋼機殼潛水泵，揚程高、體積小、重量輕、使用方便是該泵的主要特點，廣泛用于高位送水、沖洗、建筑工地等場所。選用三相電機的泵性能會更穩定，配上浮球開關后隨著液位的變化能實現自動控制啟停。電機內裝有保護器，遇到過熱或過電流時會自動切斷電源，保證了泵在較惡劣的環境下運行的安全性與可靠性。
使用條件 / Condition of usag
◎ 電泵潛入水下深度不超過5米;
◎ 水溫不超過40℃;
◎ 水的PH值為6.5-8.5;
◎ 水中固體顆粒直徑不大于0.2毫米。
DIAGRAM分解圖 (For the reference of purchasing spare parts供選購配件時參考)
| NO. | DESCRIPTION |
| 1 | Bolt |
| 2 | Stretching washer |
| 3 | Washer |
| 4 | Bolt |
| 5 | Washer |
| 6 | Handle |
| 7 | Nut |
| 8 | Protector |
| 9 | Cable presser |
| 10 | Washer |
| 11 | Screw |
| 12 | Bolt |
| 13 | "O" ring |
| 14 | Screw |
| 15 | Flange |
| 16 | Cable |
| 17 | Cable protector |
| 18 | Capacitor cover |
| 19 | Capacitor |
| 20 | "O" ring |
| 21 | Rubber washer |
| 22 | Screw |
| 23 | Stretching washer |
| 24 | Washer |
| 25 | Line protector |
| 26 | Motor cover |
| 27 | Thermal protector |
| 28 | "O" ring |
| 29 | Motor stator |
| NO. | DESCRIPTION |
| 30 | Undulated washer |
| 31 | Ball bearing |
| 32 | Rotor |
| 33 | Ball bearing |
| 34 | Connection part |
| 35 | Mechanical seal |
| 36 | "O" ring |
| 37 | Out-let connector |
| 38 | "O" ring |
| 39 | Pump body |
| 40 | Screw |
| 41 | Oil seal |
| 42 | Rubber washer |
| 43 | Impeller |
| 44 | Word ring |
| 45 | "O" ring |
| 46 | Guide leaf |
| 47 | Stretching washer |
| 48 | Screw |
| 49 | Nut |
| 50 | Pump cover |
| 51 | Washer |
| 52 | Screw |
| 53 | Filter mesh |
| 54 | Float switch |
技術參數 / TECHNICAL DATA
| Model 型號 |
Power 功率 (W) |
Outlet Diameter 出水口徑 (mm) |
Voltage 電壓 (V) |
Max. Flow 最大流量 (L/min) |
Max. Head 最高揚程 (m) |
Weight 毛重 (kg) |
Packing 包裝尺寸 (cm) |
| SPS6-39-1.5(F) | 1500 | 50 | 220/380 | 280 | 40 | 25 | 28x22x60 |
型號后加“F”表示裝配浮球開關的水泵
