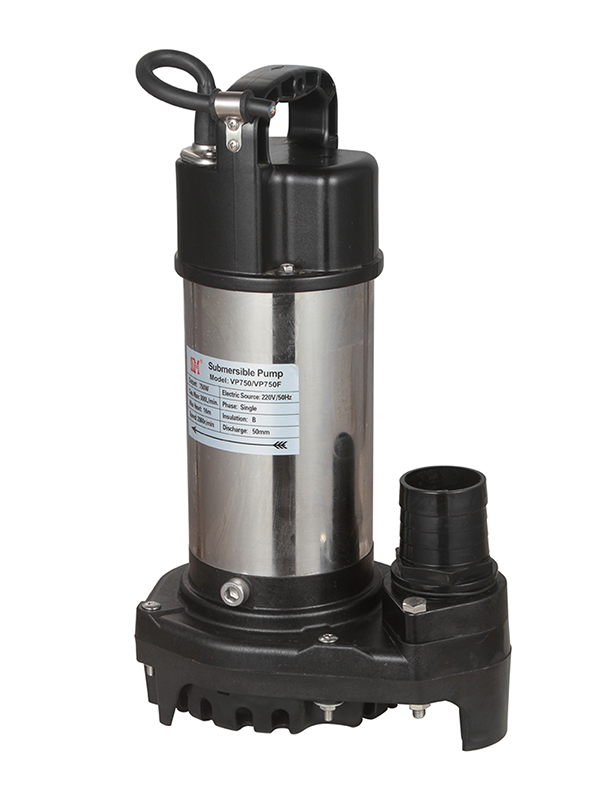

VP750
產品描述
性能曲線 / Performance curve
用途與特點 / Function and Feature
VP型塑料潛水泵的殼體采用高分子塑料，美觀、輕便。內部電機殼體已由原來的鋁合金壓鑄改為不銹鋼拉伸，這樣就顯得更加美觀和實用。廣泛適用于家庭、工廠企業、養殖業等場所。直筒水冷式的設計確保該潛水電泵可長時間擱淺使用，長時間運轉電機不過熱，具有壽命長、保養容易等特點。配浮球開關后隨著液位的變化能實現自動控制啟停。所配電動機為單相電容運轉異步電動機，內裝有保護器，遇到過熱或過電流時會自動切斷電源，保證了泵在較惡劣的環境下運行的安全性和可靠性。
使用條件 / Condition of usag
◎ 電泵潛入水下深度不超過3米;
◎ 水溫不超過40℃;
◎ 水的PH值為5.0-9.0;
◎ 水中固體顆粒直徑不大于0.2毫米。
DIAGRAM分解圖 (For the reference of purchasing spare parts供選購配件時參考)
| NO. | DESCRIPTION |
| 1 | Handle |
| 2 | Bolt |
| 3 | Float Switch |
| 4 | Cable With Plug |
| 5 | Flange |
| 6 | Cable Protctor |
| 7 | Bolt |
| 8 | Washer |
| 9 | Washer |
| 10 | Bolt |
| 11 | Screw |
| 12 | Capacitor Cover |
| 13 | O-Ring |
| 14 | Capacitor |
| 15 | O-Ring |
| 16 | Bolt |
| 17 | Washer |
| 18 | Screw |
| 19 | Spring Washer |
| 20 | Washer |
| 21 | Up Bearing Cover |
| 22 | Spring Washer |
| 23 | Bearing |
| 24 | Rotor |
| 25 | Thermal Protector |
| 26 | Motor Frame |
| 27 | Bearing |
| 28 | Down Bearing Cover |
| NO. | DESCRIPTION |
| 29 | Mechanical Seal |
| 30 | O-Ring |
| 31 | Bolt |
| 32 | Oil Chamber Cover |
| 33 | O-Ring |
| 34 | Screw |
| 35 | O-Ring |
| 36 | Screw |
| 37 | Bolt |
| 38 | Impeller |
| 39 | Nut |
| 40 | Outlet Connector |
| 41 | O-Ring |
| 42 | Connection Nut |
| 43 | Nut |
| 44 | O-Ring |
| 45 | Up Pump Body |
| 46 | Nut |
| 47 | Rubber Ring |
| 48 | Down Pump Body |
| 49 | Bolt |
| 50 | Washer |
| 51 | Nut |
技術參數 / TECHNICAL DATA
| Model 型號 |
Power 功率 (W) |
Outlet Diameter 出水口徑 (mm) |
Voltage 電壓 (V) |
Max. Flow 最大流量 (L/min) |
Max. Head 最高揚程 (m) |
Weight 毛重 (kg) |
Packing 包裝尺寸 (cm) |
| VP750(F) | 750 | 50 | 220/380 | 300 | 16 | 14 | 24.5x17x42 |
型號后加“F”表示裝配浮球開關的水泵
